Câblage d’interphone : reliez la platine et le moniteur sans jamais brancher le 230 V

16 septembre 2026 Élise Vanier-Lacombe 7 min de lecture

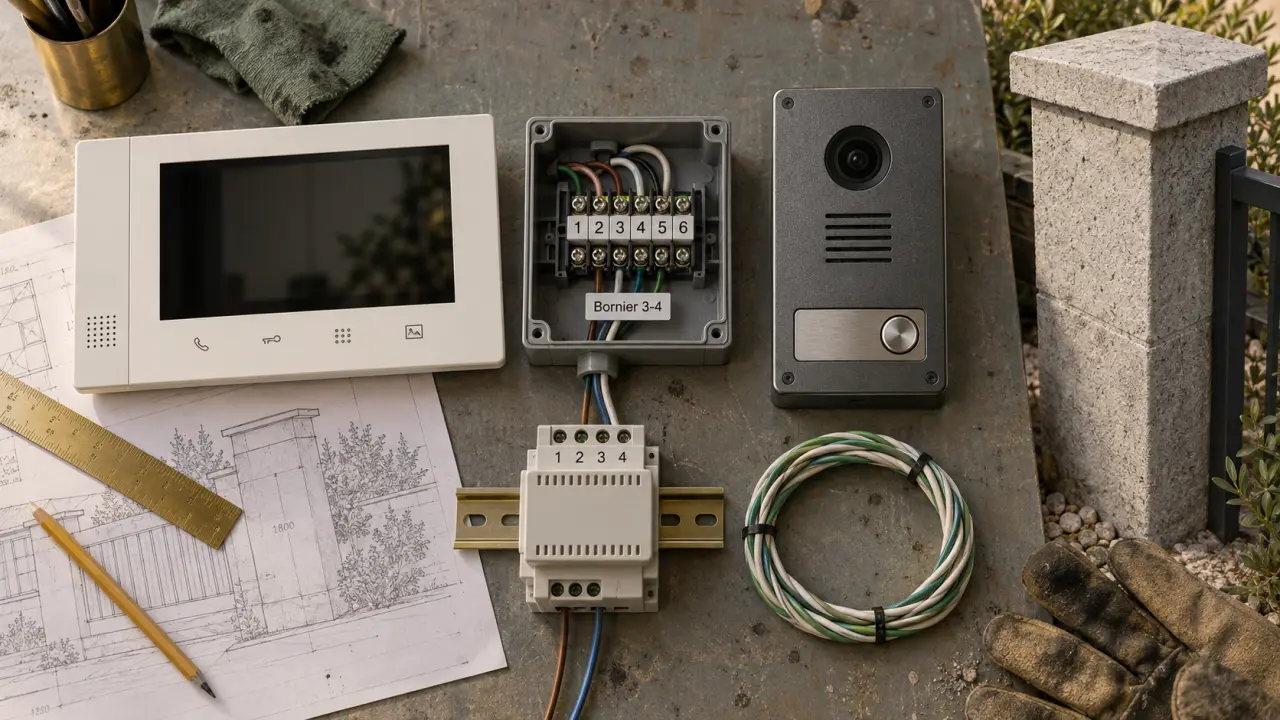

Le câblage d’un interphone filaire relie une platine de rue à un moniteur intérieur. Il peut aussi commander une gâche électrique, une serrure ou un portail motorisé. Le raccordement dépend de la notice du modèle, mais repose toujours sur les mêmes bases : une alimentation basse tension adaptée, un câble de section suffisante, des bornes correctement repérées et un cheminement protégé contre l’humidité et les chocs.

Table des matières

Repérer les éléments avant de tirer le moindre câble

Un interphone audio permet de parler avec le visiteur. Un visiophone ajoute une caméra et un écran. Dans les deux cas, l’installation comprend généralement une platine de rue, un moniteur intérieur et une alimentation. La platine peut intégrer un microphone, un haut-parleur et un bouton d’appel. Sur un portier vidéo, elle comporte aussi une caméra et parfois un éclairage infrarouge pour améliorer la visibilité la nuit.

De nombreux visiophones filaires récents fonctionnent avec une liaison à 2 fils entre l’écran et la platine. Ces conducteurs peuvent transporter l’alimentation et les signaux de communication, voire l’image selon le système. Une installation deux fils ne garantit toutefois pas la compatibilité entre les marques. La platine, l’écran, l’alimentation et les accessoires doivent appartenir à une même gamme ou être déclarés compatibles par le fabricant.

Lire le bornier, pas un schéma trouvé au hasard

Les numéros et les libellés des bornes varient selon les marques. Sur certains appareils, les bornes 3 et 4 servent à la liaison entre l’écran et la platine, les bornes 5 et 6 à une gâche électrique, et les bornes 7 et 8 à un portail commandé par contact sec. Ce repérage reste un exemple. Consultez le schéma fourni avec votre matériel avant chaque raccordement. Photographiez les borniers et étiquetez les deux extrémités du câble avant la pose.

Choisir le câble selon la distance entre la maison et la platine

La longueur de la liaison influence directement le fonctionnement du système. Plus le câble est long, plus sa résistance augmente, ce qui peut provoquer une chute de tension. Les symptômes sont variés : image instable, son faible, appel aléatoire ou ouverture incomplète de la gâche. Choisissez donc la bonne section avant la pose plutôt que de chercher une correction après l’installation.

Distance entre moniteur et platine	Câble envisageable	Point de vigilance
De 5 à 25 m	Câble 5/10 ou câble de 0,75 mm² selon la notice	Vérifier que le câble est autorisé pour le modèle vidéo choisi
De 25 à 100 m	Câble électrique de 1,5 mm²	Contrôler la distance maximale admise par le fabricant
Alimentation depuis le tableau électrique	Conducteurs de 1,5 mm² dans l’exemple d’installation concerné	Respecter le circuit et les protections prévus pour l’alimentation

Ne confondez pas le câble de liaison du visiophone avec celui qui alimente un transformateur depuis le tableau électrique. Le premier relie les éléments basse tension du système. Le second appartient à la partie alimentation de l’installation électrique. Un câble téléphonique peut convenir sur une courte distance lorsqu’il est prévu par la notice, mais il n’est pas automatiquement adapté à un portier vidéo ou à une longue liaison.

Prévoir du mou utile, pas une bobine cachée

Un câble trop tendu subit les mouvements du portail, les vibrations du pilier et les tractions liées aux interventions. Laissez une réserve propre et accessible près de chaque équipement, avec des courbes larges plutôt que des angles serrés. Cette souplesse absorbe les contraintes mécaniques et permet de refaire un raccordement sans remplacer toute la liaison.

Évitez toutefois de laisser une grosse boucle enfermée dans un boîtier humide. Les fils deviendraient difficiles à identifier et pourraient rester exposés à l’humidité. La réserve doit rester ordonnée, protégée et facilement accessible.

Raccorder le moniteur, la platine et l’alimentation en sécurité

Coupez l’alimentation au tableau avant d’ouvrir un bornier ou de dénuder un conducteur. Un adaptateur ou un transformateur modulaire, éventuellement installé sur rail DIN, convertit le 230 V en une basse tension compatible avec l’équipement. Certains écrans utilisent 15 V, 17 V ou 24 V. Seule la tension indiquée sur la notice et sur l’étiquette du matériel doit être utilisée.

Ne branchez jamais directement le 220/230 V sur l’écran, la platine ou la liaison deux fils. Ces éléments fonctionnent avec la basse tension fournie par leur alimentation dédiée. Une erreur de raccordement peut endommager l’électronique et créer un danger électrique. Si vous intervenez dans le tableau, installez un transformateur ou créez un circuit, faites appel à un électricien en cas de doute.

Présentez temporairement le moniteur et la platine avec une chute de câble de 2 à 3 m.
Raccordez les conducteurs sur les bornes indiquées par la notice, sans les intervertir.
Branchez l’alimentation adaptée, puis réalisez un premier essai.
Coupez à nouveau le courant avant de tirer et de raccorder le câble définitif.

La polarité doit être respectée lorsque le système fonctionne en courant continu et que les bornes sont repérées par un positif et un négatif. Certains produits possèdent une protection contre l’inversion, mais elle ne remplace pas un raccordement contrôlé. Utilisez deux fils de couleurs distinctes et conservez le même repère à chaque extrémité.

Ajouter une gâche électrique ou la commande d’un portail

La gâche électrique ou la serrure électrique doit être compatible avec la commande délivrée par l’interphone. Elle se raccorde sur les bornes prévues à cet effet, parfois avec une alimentation distincte selon le matériel. Ne branchez pas une gâche sur la sortie réservée à la liaison entre la platine et le moniteur. Les fonctions et les tensions ne sont pas interchangeables.

Le contact sec pour un portail motorisé

Un portail motorisé se commande généralement au moyen d’un contact sec. Cette sortie fonctionne comme un bouton poussoir : elle ferme brièvement un circuit de commande sur l’automatisme, sans alimenter directement le moteur. La polarité n’est pas nécessairement à respecter sur un contact sec, mais les bornes de commande doivent être identifiées sur la carte du portail.

Coupez les alimentations concernées avant toute manipulation. Vérifiez dans la documentation de l’automatisme si l’entrée attendue est une commande « pas-à-pas », une ouverture ou une autre fonction. Le contact sec de l’interphone doit être raccordé à l’entrée correspondante, jamais à une borne de puissance du moteur.

Protéger le câblage et valider l’installation avant la fixation finale

À l’intérieur, faites circuler les câbles dans une gaine électrique, en cloison ou dans une saignée. À l’extérieur, la gaine protège les conducteurs contre l’écrasement, l’humidité et les interventions futures. Pour un passage enterré, prévoyez une protection mécanique et un grillage avertisseur rouge. Les câbles doivent être enfouis à au moins 50 cm sous une zone piétonne et à 85 cm dans une zone traversée par des véhicules.

Installez la platine sur un support stable, à l’abri des ruissellements directs et, autant que possible, du plein soleil, qui peut réduire la lisibilité de l’image. L’objectif est souvent placé autour de 1,60 m du sol. Selon le fabricant, la hauteur de la platine peut varier de 1,20 m à 1,75 m. Le moniteur intérieur se place généralement entre 90 cm et 1,30 m, selon le modèle et l’usage prévu.

Un joint de silicone transparent sans acétone au dos de la platine aide à limiter les infiltrations et la condensation. N’obstruez pas les évacuations prévues par le fabricant. Vérifiez aussi que le support, les chevilles et les fixations sont adaptés au pilier ou au mur.

Avant de fixer définitivement l’écran et de reboucher les saignées, mettez le système sous tension. Vérifiez l’appel depuis la rue, la sonnerie, la qualité du son, l’image, l’éclairage nocturne s’il existe, puis l’ouverture de la gâche ou du portail.

Si l’écran reste éteint, contrôlez d’abord l’alimentation et sa tension. En cas d’absence d’image ou de sonnerie, vérifiez la continuité du câble, le serrage des borniers et l’ordre des fils. Si l’ouverture ne fonctionne pas, contrôlez la compatibilité de la gâche ou l’entrée de commande du portail. Un test méthodique avant les finitions évite de rouvrir un mur ou une tranchée pour une simple inversion de conducteur.
