Type A ou type AC : la différence qui change le choix des plaques, du lave-linge et de la borne

Choisir entre un différentiel type A ou AC revient à répondre à une question simple : quels défauts votre installation doit-elle détecter ? Le type AC convient aux circuits courants, tandis que le type A est nécessaire pour certains équipements capables de générer des courants continus pulsés. Dans un tableau domestique conforme à la norme NF C 15-100, ce choix ne se fait donc ni au hasard ni seulement selon le prix.

Le rôle réel d’un interrupteur différentiel dans le tableau

Un interrupteur différentiel protège les personnes. Il compare en permanence le courant qui entre dans un circuit et celui qui en ressort. Si une différence apparaît, cela signifie qu’une partie du courant peut s’échapper vers la terre, par exemple à travers une carcasse métallique ou le corps humain. Lorsque l’écart dépasse 30 mA, l’appareil coupe l’alimentation.

Cette sensibilité de 30 mA est essentielle dans les installations domestiques, car elle vise à limiter les risques d’électrisation et d’électrocution. Elle ne doit pas être confondue avec le calibre, exprimé en ampères, qui indique l’intensité maximale que l’interrupteur différentiel peut supporter, comme 25 A, 40 A ou 63 A selon les modèles et les besoins du tableau.

Interrupteur différentiel ou disjoncteur différentiel : la confusion fréquente

L’interrupteur différentiel ne protège pas contre les surcharges ni contre les courts-circuits. Pour cela, chaque circuit doit aussi être protégé par un disjoncteur divisionnaire adapté, qu’il s’agisse de l’éclairage, des prises, du four, du chauffage, du lave-linge ou des plaques. Le disjoncteur différentiel, lui, réunit les deux fonctions, protection des personnes et protection du circuit contre les surintensités. Il est plus complet, mais aussi plus spécifique et généralement plus coûteux.

Dans un tableau électrique domestique classique, on trouve souvent un interrupteur différentiel en tête de rangée, puis plusieurs disjoncteurs divisionnaires alignés après lui. Cette organisation permet de couper automatiquement une rangée en cas de défaut différentiel, tout en gardant une protection dédiée pour chaque circuit.

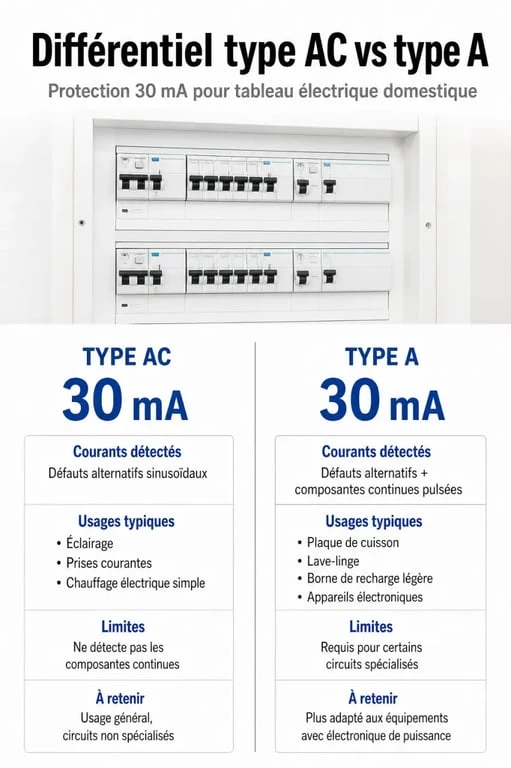

Type AC ou type A : la différence qui compte vraiment

La différence entre un différentiel type A et un type AC tient aux formes de courant de défaut qu’ils savent détecter. Le type AC détecte les défauts en courant alternatif. C’est le besoin standard de nombreux circuits domestiques simples : éclairage, prises classiques, radiateurs électriques sans électronique complexe ou circuits à charges résistives.

Le type A, lui, détecte les défauts en courant alternatif, mais aussi les courants continus pulsés. Ces composantes peuvent apparaître avec des appareils intégrant de l’électronique de puissance, des alimentations à découpage ou des variateurs. Autrement dit, le type A couvre un champ de détection plus large que le type AC.

Pourquoi le type A coûte plus cher

Le type A est souvent annoncé avec un surcoût de 30 à 50% par rapport au type AC, car sa détection est plus étendue. Ce surcoût peut sembler évitable au moment d’acheter le matériel, mais il devient logique dès qu’un circuit concerné par la norme ou par un appareil électronique moderne est en jeu. Remplacer un type AC par un type A est généralement possible, car le type A couvre au minimum les défauts détectés par un AC, avec une capacité supplémentaire.

Quels circuits mettre sur un différentiel type A ?

La norme NF C 15-100 sert de cadre de décision. Elle impose ou oriente l’usage du différentiel selon la nature des circuits, afin que la protection soit adaptée aux équipements raccordés. Les circuits qui reviennent le plus souvent pour le type A sont les plaques de cuisson, le lave-linge et la borne de recharge pour véhicule électrique.

Ces équipements ne sont pas choisis au hasard. Ils peuvent intégrer une électronique capable de produire des défauts avec composante continue pulsée. Un type AC, conçu pour les courants alternatifs, n’est donc pas le bon réflexe pour ces circuits. Le lave-vaisselle peut également être placé sous type A, notamment lorsque l’on souhaite regrouper des appareils électroménagers modernes sur une protection plus polyvalente.

• À placer sur type A : plaques de cuisson, lave-linge, borne de recharge, circuits avec électronique de puissance.
• Souvent compatibles type AC : éclairage, prises standards, circuits simples sans besoin particulier de détection continue pulsée.
• À arbitrer selon l’installation : lave-vaisselle, certains chauffages, climatisation ou équipements avec variateur électronique.

Le mauvais réflexe : raisonner seulement par appareil

Dire “un four va sur AC” ou “un lave-vaisselle va toujours sur A” devient vite trop simpliste. Le bon raisonnement consiste à regarder le circuit, le type d’équipement, la présence d’électronique et la conformité globale du tableau. En rénovation, il est fréquent de découvrir des rangées mélangées, avec des circuits spécialisés et des prises générales sous le même différentiel. C’est justement là qu’il faut analyser calmement la répartition, plutôt que de remplacer un module au hasard.

Calibre, nombre de circuits et répartition : choisir sans surdimensionner

Une fois le type choisi, il reste à sélectionner le calibre. Les valeurs courantes sont 25 A, 40 A et 63 A. Le calibre ne rend pas le différentiel plus sensible, la sensibilité reste de 30 mA pour la protection des personnes. Il indique seulement la capacité de l’appareil à supporter l’intensité totale des circuits placés en aval.

Dans beaucoup de tableaux domestiques, le 40 A convient à des rangées modérées, tandis que le 63 A offre plus de marge pour des ensembles plus chargés ou des circuits spécialisés. Le choix dépend de la puissance des circuits, de leur simultanéité possible et de l’organisation prévue. Le but n’est pas de mettre systématiquement le plus gros calibre, mais d’éviter qu’un différentiel soit sous-dimensionné par rapport à ce qu’il alimente.

La limite des 8 circuits sous un différentiel

Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite aide à garder un tableau lisible et à éviter qu’une coupure différentielle ne plonge une trop grande partie du logement dans le noir. Certaines recommandations pratiques citent même 4 départs maximum par différentiel pour améliorer la sélectivité d’usage et simplifier le dépannage, notamment dans les installations où la continuité de service compte.

Une rangée de tableau fonctionne mieux quand les circuits sont répartis avec logique. Si tout est concentré sous le même appareil, le dépannage devient plus difficile et une coupure touche trop d’usages à la fois. Répartir les circuits, c’est garder une organisation claire entre arrivée, protection différentielle et disjoncteurs, tout en limitant l’impact d’un défaut.

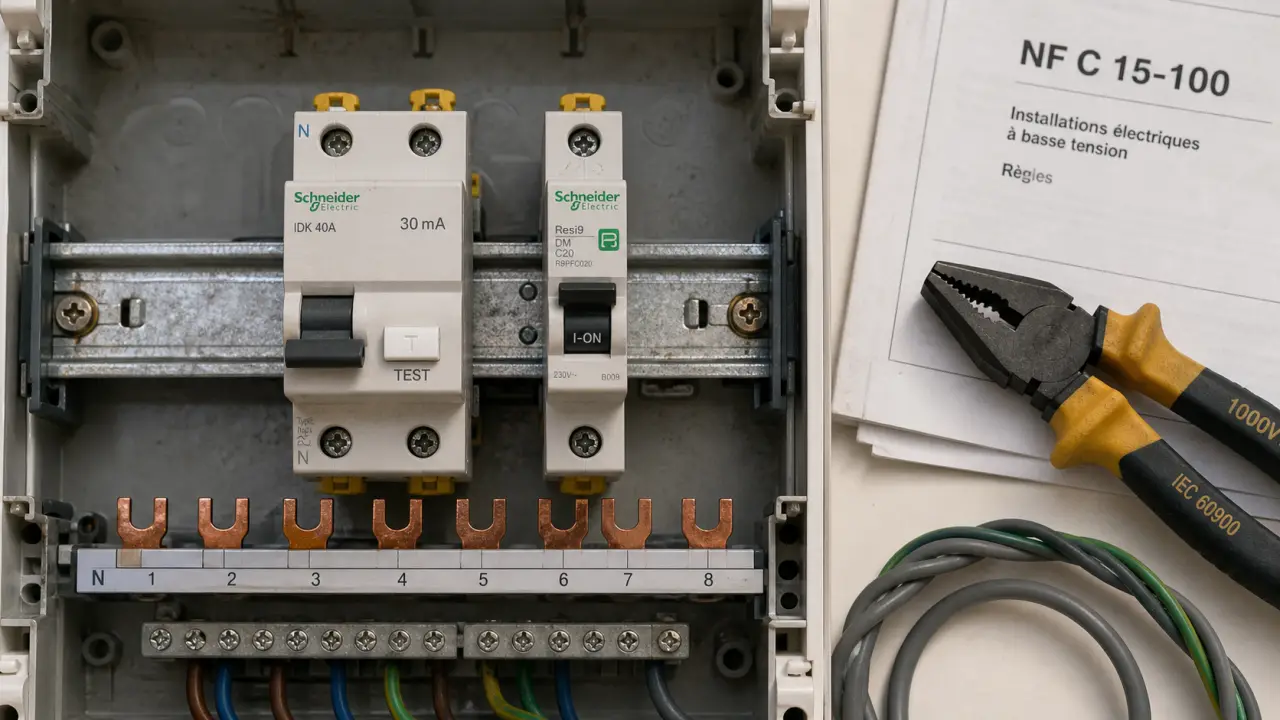

Installer en tête de rangée et rester conforme à la NF C 15-100

L’interrupteur différentiel se place dans le tableau électrique, en tête de rangée, avant les disjoncteurs divisionnaires qu’il protège. Il est généralement monté sur rail DIN et raccordé avec les peignes ou conducteurs adaptés au matériel utilisé. Le bouton test doit rester accessible : il permet de vérifier régulièrement que le mécanisme de déclenchement fonctionne.

La NF C 15-100 impose un minimum d’interrupteurs différentiels dans un logement. Les repères couramment utilisés sont 2 interrupteurs différentiels minimum par logement, y compris pour un logement de moins de 35 m². Pour un logement de plus de 100 m², on retient au moins 3 différentiels. Ces seuils ne remplacent pas l’étude précise du tableau, mais ils donnent une base pour éviter les installations trop pauvres en protections.

Remplacer un type AC par un type A

Oui, dans le principe, un type A peut remplacer un type AC puisqu’il détecte les courants alternatifs et les courants continus pulsés. L’inverse n’est pas vrai pour les circuits qui exigent ou justifient un type A. Avant remplacement, il faut toutefois vérifier le calibre, la compatibilité avec le tableau, le nombre de circuits en aval et le serrage des connexions. En cas de doute, ou si l’installation est ancienne, faire intervenir un professionnel reste le choix le plus sûr.

Pour trancher simplement, choisissez le type A pour les circuits spécialisés sensibles ou imposés par la norme, et réservez le type AC aux usages standards. Le bon différentiel n’est pas seulement celui qui rentre dans le tableau, c’est celui qui détecte le défaut réellement possible sur les appareils raccordés.
