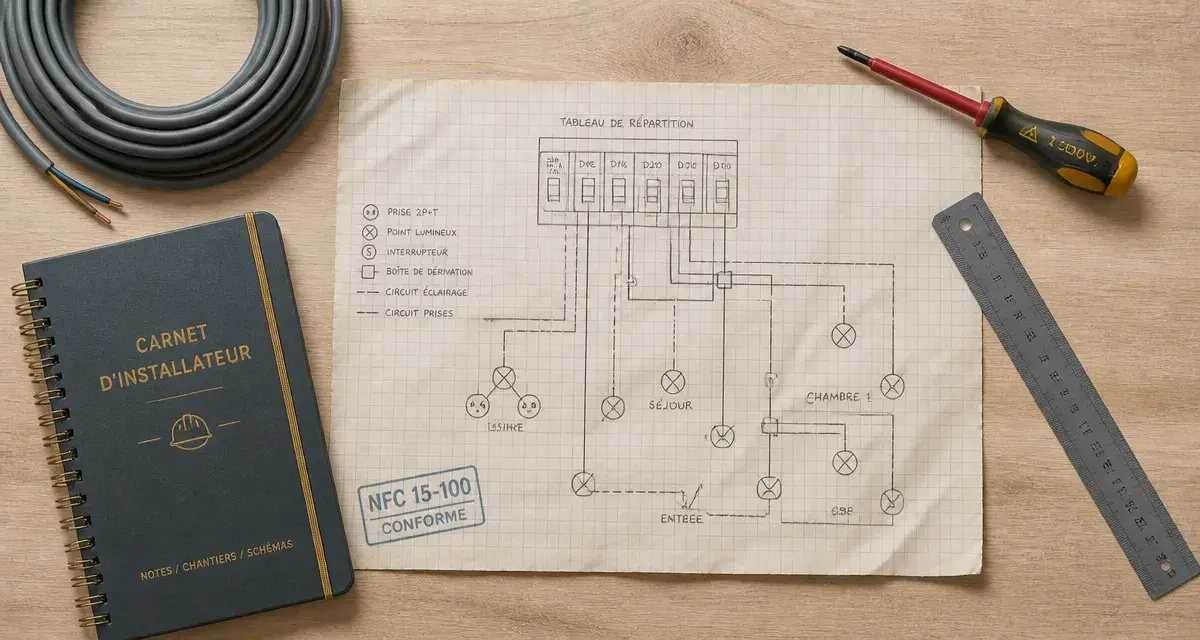

Plan électrique de maison : 6 étapes pour réussir une installation conforme à la norme NFC 15-100
La conception d’un plan électrique est l’étape fondatrice de tout projet de construction ou de rénovation. Bien plus qu’un simple croquis, ce document technique garantit la sécurité des occupants, facilite la maintenance future et assure la conformité de votre installation lors du passage du Consuel. Une approche méthodique permet de transformer la technicité de la norme NFC 15-100 en un atout pour votre confort quotidien.
Utilité d’un schéma électrique
Un plan électrique est la feuille de route de votre installation. Il permet de distinguer le plan architectural, qui définit l’agencement des cloisons, du schéma électrique, qui détaille le cheminement des câbles, l’emplacement des points lumineux, des prises et le raccordement au tableau de répartition.
Testez vos connaissances : Normes Électriques
Anticiper ces éléments évite les erreurs classiques : manque de prises dans la cuisine, interrupteurs mal placés ou circuits saturés. En planifiant ces détails, vous sécurisez votre investissement et simplifiez les interventions des artisans ou votre propre travail en auto-construction.
Les règles d’or de la norme NFC 15-100
La norme NFC 15-100 encadre les installations électriques en France pour garantir la sécurité des personnes et des biens. Voici les exigences minimales à intégrer dans votre plan :
Dans le séjour, prévoyez 5 prises pour une pièce de moins de 28 m², 8 prises pour une surface entre 28 et 42 m², et ajoutez une prise par tranche de 4 m² supplémentaires. La cuisine requiert un minimum de 6 prises, dont 4 au-dessus du plan de travail, tandis que les chambres imposent au moins 3 prises. Chaque circuit de prises est limité à 8 socles maximum, protégés par un disjoncteur de 16 ou 20 A. Les points lumineux, limités à 8 par circuit, utilisent un disjoncteur de 10 A.
Les circuits spécialisés sont indispensables pour les gros appareils : un disjoncteur de 32 A pour les plaques de cuisson, et 20 A pour le lave-linge ou le lave-vaisselle. Enfin, la hauteur des interrupteurs doit se situer entre 0,90 m et 1,30 m du sol, et les prises doivent être installées à au moins 5 cm au-dessus du sol fini.
Le langage des symboles normalisés
Pour être lisible par les professionnels, votre plan doit utiliser des symboles universels. Ces pictogrammes permettent de visualiser rapidement la nature des composants sur votre schéma.
| Composant | Représentation type |
|---|---|
| Prise de courant | Cercle avec deux traits parallèles |
| Interrupteur simple | Trait oblique avec un point |
| Va-et-vient | Symbole avec deux points de commande |
| Point lumineux | Cercle avec une croix intérieure |
| Disjoncteur | Rectangle intégrant les caractéristiques |
Réaliser son schéma électrique en 6 étapes
La création d’un schéma électrique demande de la rigueur. Suivez cette méthode pour structurer votre projet :
Dessinez d’abord le plan de base à l’échelle, généralement 1 cm pour 50 cm, afin de visualiser les volumes. Positionnez ensuite les appareillages en marquant l’emplacement de chaque prise, interrupteur et point lumineux selon vos besoins. Définissez les circuits en regroupant les éléments par fonction (éclairage, prises, spécialisés) tout en respectant les limites de la norme. Reliez chaque point au tableau de répartition central, puis tracez le câblage pour déterminer le passage des gaines dans les cloisons ou plafonds. Enfin, vérifiez la conformité de votre plan face aux exigences de la NFC 15-100 pour identifier tout oubli ou erreur de dimensionnement.
Outils numériques et logiciels de conception
Il n’est plus nécessaire de dessiner à la main. Plusieurs outils facilitent la création de plans électriques professionnels.
ArchiFacile est un logiciel intuitif permettant de dessiner le plan de maison et d’y intégrer des symboles électriques. Les outils en ligne des fabricants proposent des assistants de configuration gratuits qui vérifient automatiquement la conformité de votre installation selon le nombre de pièces. Enfin, les applications mobiles sont idéales pour une première esquisse rapide sur le chantier, permettant parfois de visualiser l’implantation en réalité augmentée.
Optimiser son installation pour l’avenir
Votre plan sert de base pour l’évolution future de votre habitat. En prévoyant des boîtes de dérivation accessibles et en surdimensionnant vos besoins en prises dans les zones stratégiques comme le bureau ou le salon, vous facilitez l’intégration de futurs équipements domotiques ou multimédias. Cette approche proactive évite de lourds travaux de saignée ultérieurs et transforme une obligation technique en une stratégie d’aménagement durable.
Questions fréquentes
Peut-on réaliser soi-même son plan électrique ?
Oui, un particulier peut réaliser son plan. Il est toutefois recommandé de faire valider ce schéma par un professionnel ou un organisme spécialisé avant de commencer les travaux pour éviter toute non-conformité lors du passage du Consuel.
Quelle est la différence entre schéma unifilaire et multifilaire ?
Le schéma unifilaire représente les circuits par un seul trait pour simplifier la lecture globale de l’installation. Le schéma multifilaire détaille chaque conducteur (phase, neutre, terre) pour permettre le câblage précis des composants.
Est-il obligatoire de faire appel à un électricien ?
La loi n’interdit pas l’auto-installation, mais l’intervention d’un électricien certifié garantit la sécurité et la conformité. De plus, certaines assurances exigent une installation réalisée par un professionnel pour couvrir les dommages en cas de sinistre électrique.
