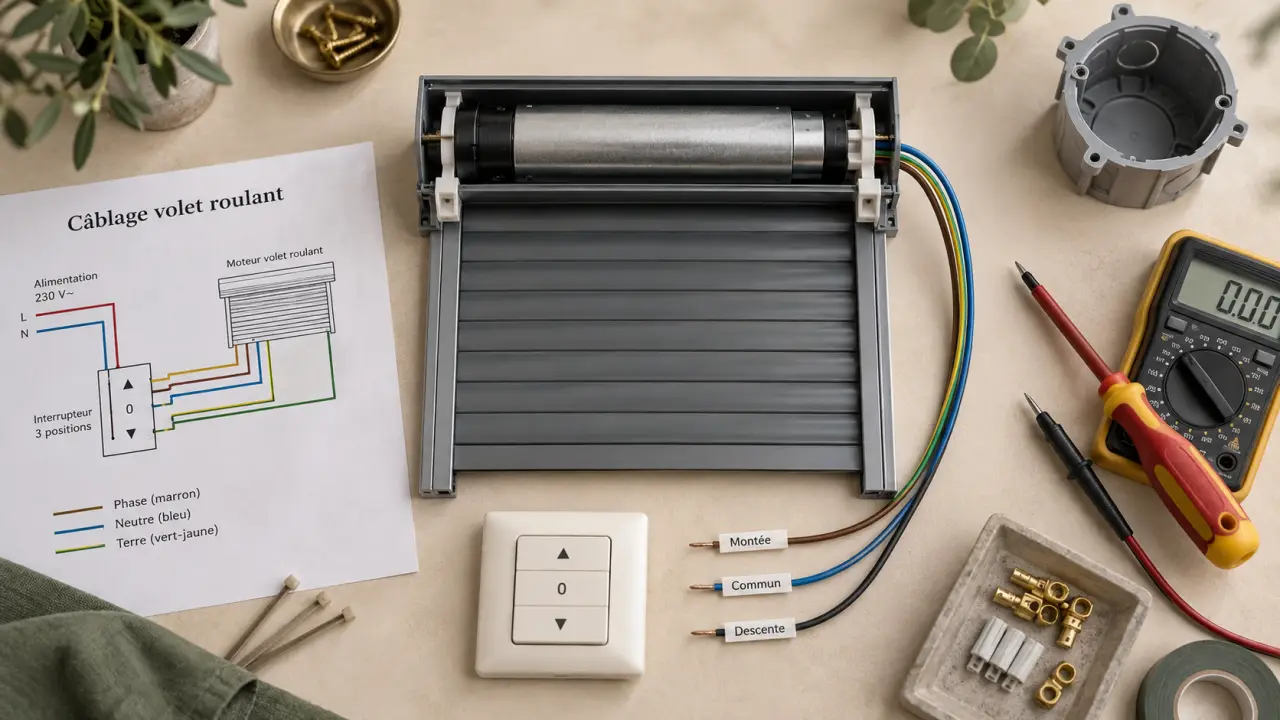

Câblage d’un volet roulant : corriger l’inversion montée-descente sans toucher au neutre

Le câblage d’un volet roulant dépend du moteur et du type de commande utilisés : interrupteur filaire, télécommande radio ou système centralisé. Un mauvais repérage peut inverser les sens de rotation, empêcher le volet de fonctionner ou créer un risque électrique. Avant toute intervention, coupez le courant au disjoncteur du circuit concerné et vérifiez l’absence de tension.

Identifier le type de volet avant de toucher aux fils

Un volet roulant électrique possède généralement un moteur tubulaire installé dans l’axe d’enroulement. Ce moteur reçoit une alimentation électrique et, selon son modèle, les ordres de montée et de descente par des fils dédiés ou par une liaison radio. Le raccordement ne sera donc pas le même dans les deux cas.

Volet roulant filaire : une commande murale à trois positions

Avec un volet filaire, l’interrupteur mural comporte habituellement une position montée, une position arrêt et une position descente. Le moteur est relié à la commande par des conducteurs qui envoient la phase vers l’un ou l’autre des sens de rotation. Cette configuration est courante lors du remplacement d’un interrupteur ou d’un moteur.

Le câble du moteur comprend souvent quatre fils : un neutre, une terre, un fil de montée et un fil de descente. Le bleu correspond généralement au neutre, le vert-jaune à la terre, tandis que le marron et le noir servent aux deux directions. Ne vous fiez toutefois jamais aux couleurs seules. Consultez le schéma fourni par le fabricant, car l’affectation des fils de commande peut varier selon le moteur.

Volet roulant radio : une alimentation sans fils de commande au mur

Un moteur radio reçoit généralement le neutre, la phase et la terre. Les ordres sont ensuite envoyés par une télécommande ou par une commande murale sans fil. L’ajout d’un interrupteur filaire classique n’est pas adapté à ce type de moteur. Si le volet ne répond plus, vérifiez l’alimentation, l’appairage de la télécommande et l’état du moteur avant de rechercher une erreur de câblage montée-descente.

Comprendre les fils du câblage volet roulant

Pour un moteur filaire classique, le principe reste simple : le neutre est commun, la terre protège l’installation et la phase est dirigée vers le fil de montée ou de descente selon la position de l’interrupteur. Les deux fils directionnels ne doivent jamais être alimentés simultanément.

L’interrupteur de volet roulant possède en général une borne commune alimentée par la phase et deux sorties repérées par des flèches ou des pictogrammes. Une sortie est reliée au fil de montée du moteur, l’autre au fil de descente. Le neutre et la terre ne passent habituellement pas par l’interrupteur. Ils sont raccordés directement dans la boîte d’encastrement ou dans une boîte de dérivation.

Dans le coffre, les conducteurs doivent rester regroupés, stables et suffisamment éloignés de l’axe en rotation. Un câble coincé contre le tube d’enroulement ou pincé par le tablier peut s’user, même si le branchement électrique est correct. Protégez les connexions, laissez un mou de câble raisonnable et choisissez un cheminement qui ne gêne ni les attaches du tablier ni la rotation du moteur.

Réaliser le branchement sans inverser les commandes

Effectuez le branchement hors tension, avec des connecteurs adaptés et dans un boîtier accessible. Si les fils existants sont anciens, abîmés ou difficiles à identifier, contrôlez-les avant de raccorder un nouvel interrupteur. Un fil dénudé ou une connexion desserrée dans le coffre peut provoquer des coupures intermittentes difficiles à diagnostiquer.

Ordre de raccordement conseillé

1. Coupez le disjoncteur qui alimente le volet roulant.
2. Repérez la phase, le neutre, la terre et les fils provenant du moteur.
3. Raccordez le neutre du circuit au neutre du moteur.
4. Raccordez la terre au conducteur vert-jaune du moteur lorsqu’il est présent.
5. Branchez la phase sur la borne commune de l’interrupteur.
6. Reliez les deux sorties de l’interrupteur aux fils directionnels du moteur.
7. Rangez les connexions sans écraser les câbles, puis remettez sous tension pour effectuer un essai.

Si l’appui sur la flèche montante fait descendre le tablier, le moteur n’est pas forcément défectueux. Les deux fils directionnels sont simplement inversés. Coupez de nouveau le courant, permutez les sorties montée et descente sur l’interrupteur, puis recommencez le test. Ne modifiez jamais le neutre ou la terre pour corriger cette inversion.

Choisir le bon interrupteur et éviter les incompatibilités

Un interrupteur de volet roulant n’est pas un simple interrupteur d’éclairage. Il doit commander un moteur dans deux directions et empêcher l’alimentation simultanée de la montée et de la descente. L’utilisation de deux interrupteurs ordinaires ou d’un montage improvisé peut endommager le moteur.

Commande individuelle, centralisée ou connectée

Pour un volet commandé seul, un inverseur dédié suffit généralement. Dans une installation centralisée, plusieurs volets peuvent être pilotés depuis un point unique, mais le montage exige des commandes compatibles ou des modules conçus pour éviter les retours de phase entre moteurs. Une centralisation ne consiste pas à relier directement tous les fils de montée et tous les fils de descente sans vérifier le matériel installé.

Les modules connectés demandent aussi une vérification attentive. Certains nécessitent un neutre dans la boîte d’encastrement, tandis que d’autres sont destinés uniquement aux moteurs filaires. Vérifiez la puissance admissible, le type de moteur et le schéma de raccordement avant la pose. Un module conçu pour un éclairage ne convient pas automatiquement à un volet roulant.

Tester le volet et diagnostiquer les pannes courantes

Après le raccordement, réalisez un essai complet : montée jusqu’en haut, descente jusqu’en bas, puis arrêt à mi-course. Écoutez le moteur et observez le déplacement du tablier. Un volet qui force, s’arrête par à-coups ou émet des claquements peut avoir un problème mécanique indépendant du câblage.

• Le volet ne réagit pas : vérifiez le disjoncteur, l’arrivée de courant, les connexions et l’état de la commande.
• Il monte quand vous demandez la descente : inversez les deux fils directionnels, courant coupé.
• Il ne fonctionne que dans un sens : contrôlez la sortie correspondante de l’interrupteur, le fil de commande et les réglages de fin de course.
• Le moteur bourdonne sans entraîner le tablier : suspectez un blocage mécanique, une attache défectueuse ou un moteur fatigué.
• Le disjoncteur déclenche : n’insistez pas. Un défaut d’isolement, un câble endommagé ou un moteur en panne doit être recherché.

En cas de doute sur l’identification des conducteurs, d’absence de terre, de boîte inaccessible ou de déclenchement répété, faites intervenir un électricien. Un câblage de volet roulant correctement réalisé doit rester sûr, propre et facile à contrôler lors d’une future maintenance.
