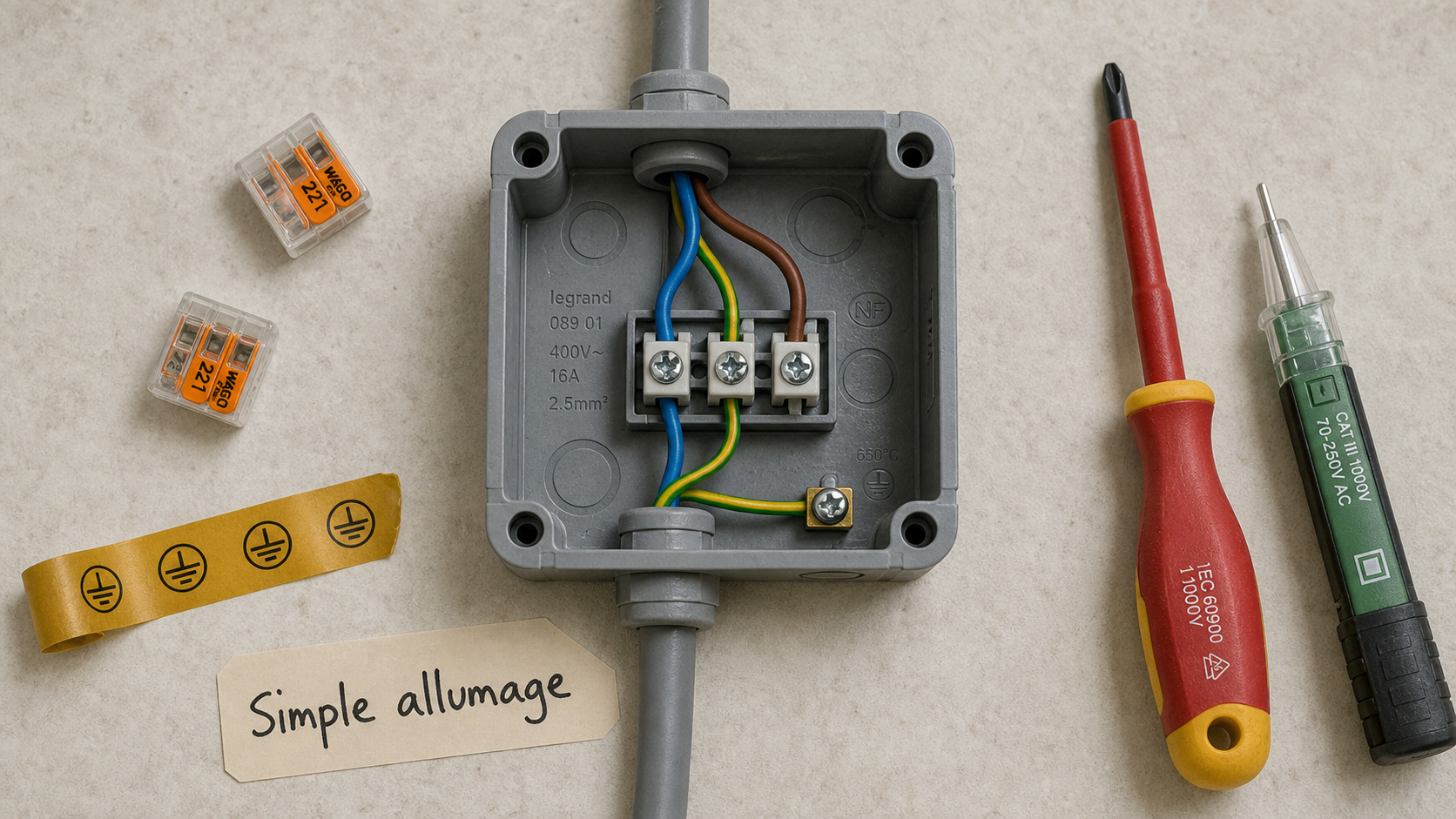

Le câblage simple allumage sert à commander un seul point lumineux depuis un seul interrupteur. C’est le montage le plus courant dans une chambre, un couloir court, un cellier ou un WC. Son principe reste simple : l’interrupteur coupe la phase, tandis que le neutre et la terre rejoignent directement le luminaire. Avant toute intervention, il faut couper le courant au tableau électrique et vérifier l’absence de tension.
Comprendre le principe avant de toucher aux fils
Un interrupteur simple allumage n’alimente pas directement une lampe comme une prise alimente un appareil. Il ouvre ou ferme le passage de la phase. Quand l’interrupteur est fermé, le courant circule jusqu’au point lumineux ; quand il est ouvert, la lampe s’éteint. Cette logique simple évite les erreurs de branchement et facilite le repérage des fils.
Le rôle de chaque conducteur
Dans un circuit simple allumage classique, on retrouve trois familles de fils. Le fil de phase, généralement rouge, marron ou noir, arrive sur l’interrupteur. Le retour lampe, souvent d’une autre couleur que le bleu et le vert/jaune, repart de l’interrupteur vers le luminaire. Le neutre, obligatoirement bleu, va directement au point lumineux. La terre, vert/jaune, rejoint aussi le luminaire si celui-ci doit être raccordé à la terre.
L’interrupteur coupe la phase, pas le neutre. Cette règle évite de laisser une douille sous tension lorsque la lampe est éteinte. Elle réduit aussi les risques lors du remplacement d’une ampoule ou d’une intervention sur le luminaire.
Le chemin du courant en version simple
Le trajet se résume ainsi : tableau électrique, phase vers interrupteur, retour lampe vers luminaire, neutre du luminaire vers tableau. La terre ne sert pas au fonctionnement de la lampe ; elle protège les personnes en cas de défaut d’isolement sur un luminaire métallique ou sur un équipement qui l’exige.
Schéma de câblage simple allumage : lecture fil par fil
Un schéma de câblage simple allumage devient plus clair lorsqu’on le lit comme un itinéraire. Il faut regarder où vont les fils, mais aussi ce que chacun transporte et à quel moment.
| Élément | Raccordement | Fonction |
|---|---|---|
| Phase | Tableau électrique vers borne L de l’interrupteur | Apporte l’alimentation à la commande |
| Retour lampe | Borne 1 de l’interrupteur vers le luminaire | Alimente la lampe quand l’interrupteur est actionné |
| Neutre | Tableau électrique vers luminaire | Permet le retour du courant |
| Terre | Tableau électrique vers luminaire | Assure la protection des personnes si nécessaire |
Bornes L et 1 : les deux repères essentiels
Sur la plupart des interrupteurs, la borne L reçoit la phase permanente. La borne 1, parfois indiquée par une flèche ou un autre repère selon les fabricants, reçoit le retour lampe. Si ces deux fils sont inversés sur un interrupteur simple classique, la lampe peut encore fonctionner, mais le câblage perd en lisibilité et complique les dépannages futurs.
Pour une installation propre, gardez une logique constante : phase sur L, retour lampe sur 1. Cette habitude est utile si vous devez remplacer l’interrupteur plus tard, ajouter un voyant témoin ou diagnostiquer une panne.
Un point de vigilance sur les couleurs
Le bleu doit être réservé au neutre et le vert/jaune à la terre. Évitez de les utiliser comme retour lampe, même si un ancien montage semble l’avoir fait. Dans une rénovation, on rencontre parfois des couleurs incohérentes. Ne vous fiez donc jamais uniquement à l’aspect du fil. En cas de doute, identifiez les conducteurs avec un testeur adapté, courant coupé et selon une méthode sûre, ou faites intervenir un électricien.
Étapes pratiques pour réaliser le branchement
Avant de commencer, préparez le matériel : interrupteur simple allumage, boîte d’encastrement ou boîtier en applique, conducteurs adaptés au circuit d’éclairage, connecteurs, tournevis isolé, pince à dénuder, testeur d’absence de tension et, si besoin, multimètre. Le matériel doit être compatible avec l’usage prévu et avec la norme NF C-15-100.
Préparer et sécuriser le chantier
Coupez le disjoncteur du circuit concerné, ou l’alimentation générale si vous n’êtes pas certain du circuit. Vérifiez ensuite l’absence de tension au niveau de l’interrupteur et du point lumineux. Cette vérification n’est pas une formalité. Un mauvais repérage au tableau, une installation ancienne ou un circuit modifié peuvent réserver de mauvaises surprises.
Travaillez dans une boîte suffisamment accessible, avec des fils ni trop courts ni excessivement dénudés. Un cuivre apparent en dehors de la borne augmente le risque de contact accidentel. À l’inverse, un fil trop peu dénudé peut être mal serré et provoquer un échauffement.
Raccorder l’interrupteur et le luminaire
- Amenez la phase dans la boîte d’interrupteur et raccordez-la sur la borne L.
- Raccordez le retour lampe sur la borne 1 de l’interrupteur.
- Au luminaire, raccordez ce retour lampe sur la borne de phase de la lampe.
- Raccordez le neutre bleu directement au luminaire.
- Raccordez la terre vert/jaune au luminaire si celui-ci possède une borne de terre.
- Rangez les fils sans les pincer, fixez l’appareillage, puis remettez le courant pour tester.
Avant de refermer, contrôlez l’alignement des conducteurs, la tenue mécanique dans les bornes, l’absence d’écrasement et la cohérence du chemin phase-retour lampe-neutre. Une lampe qui s’allume confirme le passage du courant, mais pas la qualité du serrage ni la propreté du montage. Ce contrôle final évite bien des pannes plus tard.
Sécurité, norme NF C-15-100 et erreurs fréquentes
La norme NF C-15-100 encadre les installations électriques basse tension dans les logements. Pour un simple allumage, elle impose notamment une installation protégée, des conducteurs adaptés, un appareillage conforme et des raccordements réalisés dans des boîtes prévues à cet effet. Même si le montage paraît basique, il reste un circuit électrique qui doit être sûr dans la durée.
Les erreurs qui créent les pannes ou les risques
- Couper le neutre au lieu de la phase : la lampe peut s’éteindre, mais une partie du luminaire peut rester sous tension.
- Utiliser le vert/jaune comme conducteur actif : c’est interdit et dangereux, car cette couleur est réservée à la terre.
- Laisser des fils mal serrés : un mauvais contact peut entraîner échauffement, scintillement ou panne intermittente.
- Mélanger les circuits : reprendre une phase sur un circuit et un neutre sur un autre complique la protection et le diagnostic.
- Installer un appareillage inadapté : en zone humide, en extérieur ou dans un garage, l’indice de protection et le type de pose comptent.
Quand faire appel à un professionnel
Si les couleurs ne correspondent pas, si plusieurs fils arrivent dans la boîte, si l’installation est ancienne ou si vous devez modifier le tableau électrique, l’intervention d’un électricien est préférable. Il pourra vérifier la protection du circuit, la continuité de terre, l’état des connexions et la conformité générale. C’est aussi la bonne option si vous voulez ajouter plusieurs points lumineux, créer une commande depuis deux endroits ou intégrer un interrupteur à voyant.
Simple allumage, va-et-vient, voyant témoin : ne pas confondre
Le simple allumage convient lorsqu’un seul interrupteur commande un seul point lumineux ou un groupe de lampes commandées ensemble. Dès que le besoin change, le câblage change aussi. C’est souvent là que naissent les erreurs, surtout lorsqu’on remplace un interrupteur sans vérifier le type exact de circuit.
| Type de commande | Usage typique | Différence de câblage |
|---|---|---|
| Simple allumage | Une commande pour une lampe | Phase sur interrupteur, retour lampe vers luminaire |
| Va-et-vient | Deux commandes pour le même éclairage | Présence de navettes entre deux interrupteurs |
| Voyant témoin | Savoir si la lampe est allumée depuis l’interrupteur | Le neutre doit parfois être raccordé à l’interrupteur |
| Double allumage | Commander deux éclairages depuis un même boîtier | Deux retours lampe distincts |
Le cas particulier du voyant témoin
Un interrupteur à voyant témoin peut être utile pour un éclairage extérieur, un grenier, une cave ou un local que l’on ne voit pas depuis la commande. Contrairement à un simple allumage standard, certains modèles nécessitent le raccordement du neutre à l’interrupteur pour alimenter le voyant. Il faut donc vérifier le schéma du fabricant avant de remplacer l’appareillage.
Le va-et-vient n’est pas un simple allumage amélioré
Le va-et-vient permet de commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier. Son câblage utilise des navettes entre les deux interrupteurs, ce qui le distingue nettement du simple allumage. Si vous trouvez plusieurs fils de même couleur ou deux conducteurs reliant deux commandes, ne branchez pas au hasard. Identifiez d’abord le type de circuit.
Un câblage simple allumage réussi repose sur trois réflexes : couper et vérifier l’absence de tension, respecter le chemin phase-interrupteur-retour lampe, puis contrôler la qualité des connexions avant de refermer. Si l’un de ces points n’est pas clair, mieux vaut suspendre l’intervention et demander un avis professionnel.
